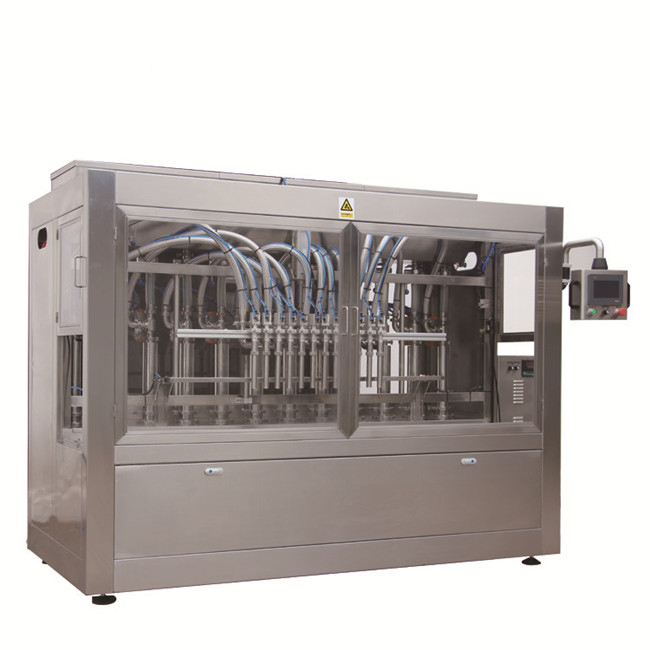

बिक्री के लिए स्वचालित तरल बोतल भरने की मशीन तेल भराव

स्वचालित तरल बोतल भरने की मशीन

स्वचालित तरल बोतल भरने की मशीन दवा उद्योग में सबसे व्यापक रूप से इस्तेमाल की जाने वाली मशीन है। मशीन खाद्य, रसायन और संबद्ध उद्योग में भी आवेदन करती है। मोनोब्लॉक डिज़ाइन भरने के बाद से जगह बचाता है और स्क्रू / आरओपीपी कैपिंग मॉड्यूल एक ही आधार पर बनाए जाते हैं और मॉड्यूल भरने या सील करने के लिए सामान्य ड्राइव। भरने का सिद्धांत पिस्टन और सिलेंडर व्यवस्था के साथ उत्पाद का सकारात्मक विस्थापन है। इस रोटरी भराव का एक और मुख्य आकर्षण सभी पिस्टन को अलग-अलग संस्करणों के लिए जुड़वां कैम पटरियों को सेट करके निर्धारित किया जा सकता है। अलग-अलग सिलेंडर का महीन मात्रा समायोजन भी कैम ट्रैक रोलर्स पर बनाया गया है।

मोनोब्लॉक भरने और सील करने की अवधारणा भी बहुत उच्च QMP मानकों को सुनिश्चित करती है, क्योंकि बोतलें भरने के तुरंत बाद सील कर दी जाती हैं। रोटरी सीलिंग मॉड्यूल भरने के साथ मेल खाता है और सटीक सीलिंग देता है। अलग कॉलम पर बनाए गए स्वचालित कैप फीडर धूल / कैप कणों को भरी बोतलों में गिरने से रोकते हैं। मोनोब्लॉक मशीन ने लाइन ऑटोमेशन के लिए फीचर में निर्मित किया है जैसे कि इन्फ़ीड मशीन स्टॉप पर बोतलों के लिए सेंसर, बाहर की फीड पर अतिरिक्त बोतल संचय और कैप संचय के लिए फीडर स्टॉप।

विशिष्टता

नमूना	1	2	3
उत्पादन दर	30 बोतल / मिनट तक	60 बोतल / मिनट तक	100 बूटल / मिनट तक
भरने के प्रमुखों की संख्या	दो	चार	आठ
कैपिंग हेड्स की संख्या	एक	एक	चार
कैपिंग प्रकार	ROPP / भाड़
इनपुट विशिष्टता Spec कंटेनर व्यास, कंटेनर ऊंचाई	25 मिमी से 90 मिमी, 36 मिमी से 300 मिमी
भरने की सीमा	उपयुक्त परिवर्तन वाले भागों की मदद से 30 मिली से 1000 मिली।
टोपी व्यास	परिवर्तन भागों की सहायता से 20 मिमी, 28 मिमी, 30 मिमी और 33 मिमी
बिजली की विशिष्टता	2.5 एचपी
विद्युत विशेषतायें	440 वोल्ट, 3 चरण, 50 हर्ट्ज, 4 वायर सिस्टम
वैकल्पिक सहायक उपकरण	एमएमआई के साथ प्रोग्रामेबल लॉजिक कंट्रोल (सिस्टम) पूरी मशीन को कवर एल्यूमीनियम प्रोफ़ाइल कैबिनेट
समग्र आयाम	2300 मिमी (एल) एक्स 900 मिमी (डब्ल्यू) एक्स 1680 मिमी (एच) लगभग।	2500 मिमी (एल) एक्स 900 मिमी (डब्ल्यू) एक्स 1680 मिमी (एच) लगभग।	3000 मिमी (एल) एक्स 950 मिमी (डब्ल्यू) एक्स 1680 मिमी (एच) लगभग।

मुख्य विशेषताएं

• कॉम्पैक्ट जीएमपी मॉडल।
• "नो बॉटल - नो फिलिंग" सिस्टम।
• आसान सफाई के लिए आसान हटाने की प्रणाली के साथ एआईएसआई एसएस 316 सामग्री से बने सभी संपर्क भागों।
• AISI SS 304 सामग्री में मशीन निर्माण।
• बोतलों के स्वचालित खिला के लिए इन्फ़ीड टर्न टेबल।
• फोम मुक्त भरने के लिए डाइविंग नोजल।
• बहुत उच्च भरें सटीकता।
• स्वचालित इन-फीड और बोतलों से बाहर निकलें।
• समय के साथ न्यूनतम परिवर्तन।
• गति समायोजन के लिए परिवर्तनीय एसी आवृत्ति ड्राइव।
• उत्पादन उत्पादन की गिनती के लिए डिजिटल बोतल काउंटर।

प्रक्रिया संचालन

इन-फीड टर्न टेबल चलती एसएस कन्वेयर तक एक-एक करके बोतलें पहुंचाती है। बोतलें एसएस कन्वेयर के माध्यम से भरने के बिंदु में आती हैं। बोतल में तरल का पूर्व निर्धारित मात्रा भरना नोजल भरना। हेक्सागोनल बोल्ट डोजिंग ब्लॉक समय के न्यूनतम उपयोग के साथ आसानी से अलग-अलग फिलिंग वॉल्यूम का उपयोग करने की अनुमति देता है। मुख्य ड्राइव में एसी मोटर द्वारा संचालित गियरबॉक्स और एसी फ्रीक्वेंसी ड्राइव द्वारा नियंत्रित किया जाता है। गति को प्रति मिनट बोतलों के संदर्भ में सेट किया जा सकता है। कन्वेयर ड्राइव में एक AC आवृति ड्राइव द्वारा नियंत्रित एक हॉल शाफ्ट गियर वाली मोटर होती है। एक घुंडी कन्वेयर की गति निर्धारित कर सकती है।

भरी हुई बोतलें कन्वेयर बेल्ट पर चलती हैं और इन-फीड स्टार द्वारा इन-फीड स्टार व्हील में फीड की जाती हैं। इन-फीड स्टार व्हील को हिलाने पर बोतलें डिलीवरी च्यूट से एक-एक करके कैप उठाती हैं। वांछित दबाव के साथ अवरोही रोटरी सीलिंग हेड बोतल की गर्दन को पकड़ता है। सीलिंग एक क्रमबद्ध रोल-ऑन तरीके से किया जाता है, कैप्स के सटीक स्थान को यांत्रिक रूप से घुमाए जाने वाले अनचाहे के माध्यम से किया जाता है, कैप्स को सही तरीके से च्यूट में निर्देशित करने के लिए, जब ढलान भरा हुआ है घूमने वाला अचूक ड्राइव विच्छेदित है, इसलिए, कैप को नुकसान पहुंचने का कोई मौका नहीं है। सीलिंग रोलर घूर्णन सील सिर के कारण होता है और सीलिंग और थ्रेडिंग रोलर्स को सीलिंग कैम के कारण स्थानांतरित होता है। सील की गई बोतलों को कन्वेयर पर मौजूद स्टार व्हील द्वारा डिस्चार्ज कर दिया जाता है। आगे के संचालन के लिए लेबलिंग मशीन के आगे और भरी हुई बोतलें।
