टी वर्टिकल टाइप ऑटोमैटिक राउंड कंटेनर लेबलिंग मशीन

यह मशीन परिपत्र सतह लेबलिंग के लिए लागू होती है, जैसे कि गोल कंटेनर, निम्नलिखित तालिका के रूप में विस्तार से आवेदन विवरण:

मुद्दाआवेदन विवरण
लागू कंटेनरनिम्नलिखित परिदृश्यों को एक मशीन के लिए चुना जा सकता है:

1) गोल कंटेनर, जैसे गोल बोतल

2) परिपत्र सतह, जैसे कि परिपत्र चाप के एक खंड के साथ कंटेनर

लागू लेबल का प्रकारस्वयं चिपकने वाला लेबल

1) मानक के रूप में गैर-पारदर्शी

2) वैकल्पिक के रूप में पारदर्शी

लेबल की संख्या1) 1 लेबल

2) 2 लेबल जो एक लेबल रोल पर मुद्रित होते हैं

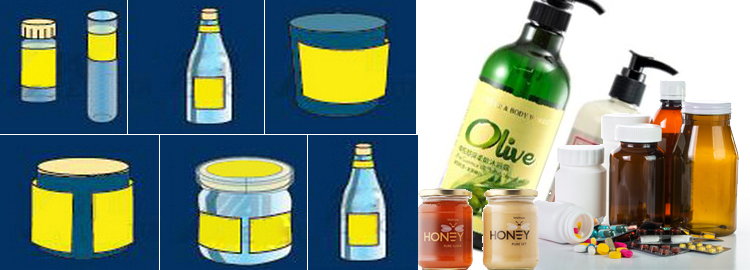

कंटेनरों की संदर्भ शैली निम्नलिखित हैं:



टी वर्टिकल टाइप ऑटोमैटिक राउंड कंटेनर लेबलिंग मशीन



मानक सुविधाएं



• गोल कंटेनर के लिए उपयुक्त, या परिपत्र चाप, सिग्नल या डबल लेबलिंग के एक खंड के साथ कंटेनर

• स्टेनलेस स्टील 304 और उच्च वर्ग एल्यूमीनियम मिश्र धातु मशीन के निर्माण के रूप में

• अनूठे लेबलिंग हेड्स लेबल के कसने और तनाव को अधिक स्थिर करने में सक्षम होते हैं। और लेबलिंग सटीकता का आश्वासन दें।

• पेशेवर लेबलिंग उपकरण लेबलिंग की गुणवत्ता को बढ़ाता है। कोई झुर्रियाँ और कोई बुलबुले सुनिश्चित करने के लिए। और अतिव्यापी की जकड़न।

• कैलिब्रेशन तराजू में समरूप आकार के लिए सुविधाजनक उपकरण हैं

• पीएलसी और टच स्क्रीन एचएमआई नियंत्रण बुद्धिमान ऑपरेशन और परेशानी शूटिंग को प्राप्त करने के लिए

• इंटेलिजेंट कंट्रोल, ऑटोमैटिक फोटोइलेक्ट्रिक ट्रैकिंग, नो ऑब्जेक्ट नो लेबलिंग, नो लेबल ऑटो-करेक्शन



 वैकल्पिक विशेषताएं



• पारदर्शी लेबलिंग डिटेक्शन सेंसर

• कोड बार ऑनलाइन मुद्रण



टच स्क्रीन एचएमआई के माध्यम से पीएलसी पैरामीटर सेटिंग के अनुसार, अपस्ट्रीम प्रक्रिया से कंटेनर, कन्वेयर के माध्यम से। कंटेनर को अलग करने वाले पहियों को पास करें,। कंटेनर और लेबलिंग डिटेक्शन सिस्टम के साथ साइकोनाइज करें, कंटेनर को लेबलिंग हेड द्वारा सटीक लेबलिंग मिलती है। लेबलिंग प्रबलिंग डिवाइस अंतिम चरण के रूप में लेबलिंग गुणवत्ता सुनिश्चित करेगा।

मशीन के डिज़ाइन को छोड़कर, प्रमुख घटक कॉन्फ़िगरेशन मशीन या सिस्टम की गुणवत्ता निर्धारित करेगा, नीचे मुख्य घटकों का शॉर्टलिस्ट कॉन्फ़िगरेशन है:



नहींअवयवसामग्री / लघु सूची
1निर्देशयोग्य तर्क नियंत्रकडेल्टा, सीमेंस, मित्सुबिशी, पनोसोनिक
2टच स्क्रीनवेनव्यू, सीमेंस, डेल्टा, किन्को, पैनोसोनिक
3स्टेपर / सर्वो मोटरTeco, Delta, Panosonic, Leadshine
4फ्रीक्वेंसी कन्वर्टरडेल्टा, श्नाइडर, Leadshine
5प्रमुख इलेक्ट्रिक घटकश्नाइडर, चिन्ट, एलएस, आर्क
6मुख्य सुरक्षा और रिलेश्नाइडर, पश्चिम जर्मनी
7सिलेंडर, फिल्टरएयरटैक, एसएमसी
8फोटोकेल सेंसरऑटोनिक्स, कीज़, लेउज़े, पैनोसोनिक, डेडेसिक



कैटलॉग 1J-x-xxxxxटी 21100
नियंत्रण रखने का तरीकास्वचालित
लेबल की संख्या1 मानक के रूप में, या 2 लेबल जो एक ही लेबल रोल पर मुद्रित होते हैं
लेबल की पारदर्शितागैर पारदर्शी
गोंदस्वयं चिपकने वाला
कोडिंग / प्रिंटिंग मशीननिकालना
लेबल की चौड़ाई15-150 मिमी - बैक पेपर शामिल करें
लेबल की लंबाई20-340mm
लेबलिंग गतिसामान्य मोटर के लिए 30-80 पीसी / मिनट

सर्वो मोटर के लिए 40-120 पीसी / मिनट

लेबलिंग सहिष्णुता+/- १ मिमी
कंटेनर का व्यास25-100 मि.मी.
रोलर बाहरी व्यास280mm-मैक्स
रोलर इनर व्यास76 मिमी
मानक गतिसर्वो मोटर: 5 ~ 25 मीटर / मिनट

स्टेपिंग मोटर: 5 ~ 19 मी / मिनट

संपीडित वायु आवश्यकलागू नहीं
हवा की खपतलागू नहीं
पावर आवश्यकताएसी 220 वी 50/60 एचजेड
विद्युत खपत0.53Kw
अनुमानित वजन (नेट)185 किग्रा
आयाम ('मिमी)1950 * 1100 * 1300 मिमी

व्यावहारिक रूप से, बाजार में सरल मशीन की तुलना करें, हम विवरणों पर अधिक ध्यान केंद्रित कर रहे हैं, निम्न तालिका में संकेत दिए गए फायदे:

लक्ष्य पर लेबल लगानाहमारे डिजाइन
कोई झुर्रियाँ नहींउचित लेबल मार्गदर्शक उपकरण, शामिल हैं

a) लेबल गाइडिंग और पुलिंग

बी) लेबल तनाव बनाए रखने,

c) प्रक्रियाओं को अलग करते हुए लेबल

कोई बुलबुले नहींउचित लेबलिंग और उपकरणों को मजबूत करना
सटीक लेबलिंगक) उच्च गुणवत्ता और स्थिति समायोज्य लेबल सेंसर का पता लगाने

बी) कंटेनर पॉज़िटॉन समायोजन डिवाइस

सी) लेबलिंग सिंक्रनाइज़ेशन नियंत्रण

लचीला संचालनa) पेडल कंट्रोल / ऑटोमैटिक डिटेक्टिंग

बी) एकल या डबल लेबल

c) कोड प्रिंटिंग को एकीकृत किया जा सकता है

d) PLC द्वारा लचीली प्रोग्रामिंग

ई) शॉर्ट सर्किट, अधिभार आदि जैसे आवश्यक सुरक्षा



प्रलेखन

ऑर्डर्स में आपको हमारे उत्पादों को आसानी से समझने में सक्षम करने के लिए, निम्नलिखित दस्तावेज़ उपलब्ध हैं, लेकिन सीमित नहीं हैं, खरीद के चरण पर प्रदान किए जाने के लिए



नहींदस्तावेज़कोडविवरण
1उत्पाद चयन गाइडएसजीचयन गाइड की प्रतिक्रिया पर ग्राहकों के लिए उपयुक्त उत्पादों का चयन या उन्हें अनुकूलित करने के लिए, जिसमें परियोजना पृष्ठभूमि, पैरामीटर और अन्य क्लाइंट की आवश्यकता शामिल है
2उत्पाद प्रोफ़ाइलपीपीग्राहकों को उत्पादों के अवलोकन को समझने में सक्षम करने के लिए, मूलभूत सुविधाओं, अनुप्रयोग, निर्माण, विशिष्ट उत्पादों, स्वीकृतियों और वैकल्पिक सुविधाओं के अनुभाग शामिल हैं।
3स्थापना निर्देशमेंउपकरण की स्थापना के चरण की व्याख्या करने के लिए, और कमीशन निर्देश भी शामिल करें
4उपयोगकर्ता पुस्तिकायूएमऑपरेशन और रखरखाव और परेशानी शूटिंग की सामग्री को कवर करने के लिए



हमारी सेवाएं

टी वर्टिकल टाइप ऑटोमैटिक राउंड कंटेनर लेबलिंग मशीन



अनुकूलन



अनुकूलन दर्शन



प्रदर्शन करने वाला उत्पाद आपकी आवश्यकताओं को पूरी तरह से पूरा नहीं कर सकता है, हमारा दर्शन आपकी वास्तविक आवश्यकता को अनुकूलित करना है, निष्क्रिय क्षमता और कार्य को कम करना है। आपको प्रदर्शन और संतुलित उत्पादों की आपूर्ति करने के लिए। अनुकूलन के दौरान कारकों को ध्यान में रखा जाएगा:



• पारदर्शी लेबलिंग डिटेक्शन सेंसर

• कोड बार ऑनलाइन मुद्रण





चयन गाइड



चयन मार्गदर्शिकाएँ प्रचलन के लिए उपलब्ध हैं, उत्पादों के चयन और अनुकूलन समर्थन प्राप्त करने के लिए हमसे संपर्क करें।



बयान

  • इस प्रोफ़ाइल में प्रदर्शित चित्र श्रेणी के उत्पादों का प्रतिनिधित्व करते हैं, और नवीनतम या अनुकूलित डिज़ाइन के अधीन हैं
  • भारी संख्या में प्रलेखन अद्यतन होने के कारण, इस प्रोफ़ाइल में इंगित डेटा को समय पर अद्यतन नहीं किया जा सकता है, कृपया नवीनतम संस्करण के लिए हमारी ग्राहक सेवा से संपर्क करें।
  • इस प्रोफ़ाइल में विशेषताएं या फ़ंक्शन उद्धरण के अतिरिक्त विवरण के अधीन दिखाई देते हैं
