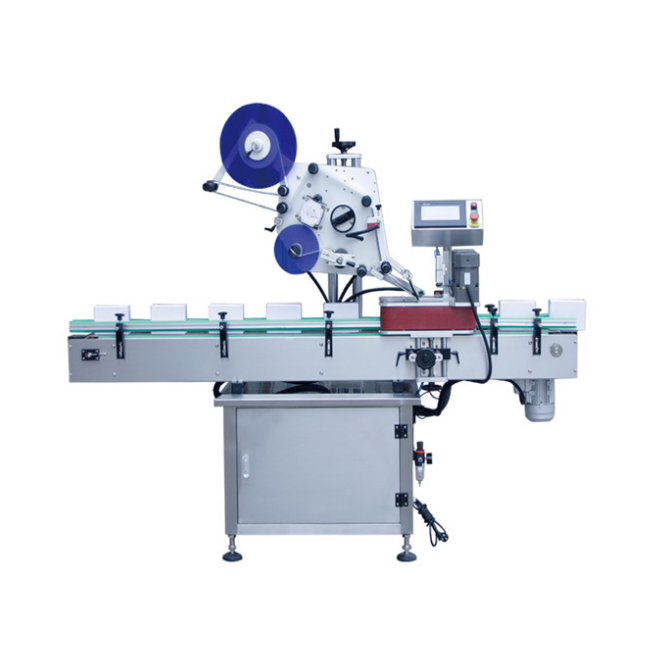

ऊर्ध्वाधर प्रकार स्वचालित गोल कंटेनर लेबलिंग मशीन

यह मशीन परिपत्र सतह लेबलिंग के लिए लागू होती है, जैसे कि गोल कंटेनर, निम्नलिखित तालिका के रूप में विस्तार से आवेदन विवरण:

मुद्दा	आवेदन विवरण
लागू कंटेनर	निम्नलिखित परिदृश्यों को एक मशीन के लिए चुना जा सकता है: 1) गोल कंटेनर, जैसे गोल बोतल 2) परिपत्र सतह, जैसे कि परिपत्र चाप के एक खंड के साथ कंटेनर
लागू लेबल का प्रकार	स्वयं चिपकने वाला लेबल 1) मानक के रूप में गैर-पारदर्शी 2) वैकल्पिक के रूप में पारदर्शी
लेबल की संख्या	1) 1 लेबल 2) 2 लेबल जो एक लेबल रोल पर मुद्रित होते हैं

कंटेनरों की संदर्भ शैली निम्नलिखित हैं:

मानक सुविधाएं

• गोल कंटेनर के लिए उपयुक्त, या परिपत्र चाप, सिग्नल या डबल लेबलिंग के एक खंड के साथ कंटेनर

• स्टेनलेस स्टील 304 और उच्च वर्ग एल्यूमीनियम मिश्र धातु मशीन के निर्माण के रूप में

• अनूठे लेबलिंग हेड्स लेबल के कसने और तनाव को अधिक स्थिर करने में सक्षम होते हैं। और लेबलिंग सटीकता का आश्वासन दें।

• पेशेवर लेबलिंग डिवाइस लेबलिंग की गुणवत्ता को बढ़ाता है। कोई झुर्रियाँ और कोई बुलबुले सुनिश्चित करने के लिए। और अतिव्यापी की जकड़न।

• कैलिब्रेशन तराजू में समरूप आकार के लिए सुविधाजनक उपकरण हैं

• पीएलसी और टच स्क्रीन एचएमआई नियंत्रण बुद्धिमान ऑपरेशन और परेशानी शूटिंग को प्राप्त करने के लिए

• इंटेलिजेंट कंट्रोल, ऑटोमैटिक फोटोइलेक्ट्रिक ट्रैकिंग, नो ऑब्जेक्ट नो लेबलिंग, नो लेबल ऑटो-करेक्शन

वैकल्पिक विशेषताएं

• पारदर्शी लेबलिंग डिटेक्शन सेंसर

• कोड बार ऑनलाइन मुद्रण

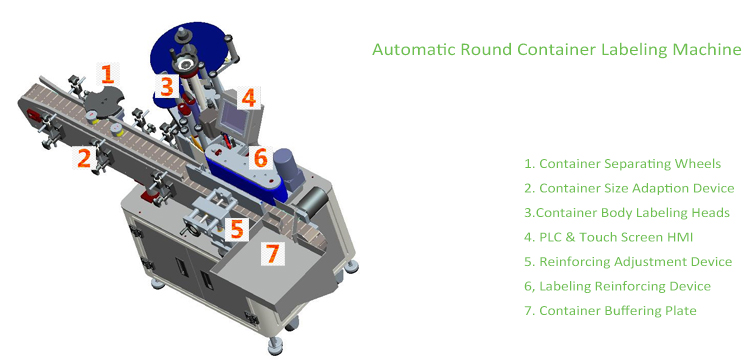

टच स्क्रीन एचएमआई के माध्यम से पीएलसी पैरामीटर सेटिंग के अनुसार, अपस्ट्रीम प्रक्रिया से कंटेनर, कन्वेयर के माध्यम से। कंटेनर को अलग करने वाले पहियों को पास करें,। कंटेनर और लेबलिंग डिटेक्शन सिस्टम के साथ साइकोनाइज करें, कंटेनर को लेबलिंग हेड द्वारा सटीक लेबलिंग मिलती है। लेबलिंग प्रबलिंग डिवाइस अंतिम चरण के रूप में लेबलिंग गुणवत्ता सुनिश्चित करेगा।

मशीन के डिज़ाइन को छोड़कर, प्रमुख घटक कॉन्फ़िगरेशन मशीन या सिस्टम की गुणवत्ता निर्धारित करेगा, नीचे मुख्य घटकों का शॉर्टलिस्ट कॉन्फ़िगरेशन है:

नहीं	अवयव	सामग्री / लघु सूची
1	निर्देशयोग्य तर्क नियंत्रक	डेल्टा, सीमेंस, मित्सुबिशी, पनोसोनिक
2	टच स्क्रीन	वेनव्यू, सीमेंस, डेल्टा, किन्को, पैनोसोनिक
3	स्टेपर / सर्वो मोटर	Teco, Delta, Panosonic, Leadshine
4	फ्रीक्वेंसी कन्वर्टर	डेल्टा, श्नाइडर, Leadshine
5	प्रमुख इलेक्ट्रिक घटक	श्नाइडर, चिन्ट, एलएस, आर्क
6	मुख्य सुरक्षा और रिले	श्नाइडर, पश्चिम जर्मनी
7	सिलेंडर, फिल्टर	एयरटैक, एसएमसी
8	फोटोकेल सेंसर	ऑटोनिक्स, कीज़, लेउज़े, पैनोसोनिक, डेडेसिक

कैटलॉग 1J-x-xxxxx
नियंत्रण रखने का तरीका	स्वचालित
लेबल की संख्या	1 मानक के रूप में, या 2 लेबल जो एक ही लेबल रोल पर मुद्रित होते हैं
लेबल की पारदर्शिता	गैर पारदर्शी
गोंद	स्वयं चिपकने वाला
कोडिंग / प्रिंटिंग मशीन	निकालना
लेबल की चौड़ाई	15-150 मिमी - बैक पेपर शामिल करें
लेबल की लंबाई	20-340mm
लेबलिंग गति	सामान्य मोटर के लिए 30-80 पीसी / मिनट सर्वो मोटर के लिए 40-120 पीसी / मिनट
लेबलिंग सहिष्णुता	+/- १ मिमी
कंटेनर का व्यास	25-100 मि.मी.
रोलर बाहरी व्यास	280mm-मैक्स
रोलर इनर व्यास	76 मिमी
मानक गति	सर्वो मोटर: 5 ~ 25 मीटर / मिनट स्टेपिंग मोटर: 5 ~ 19 मी / मिनट
संपीडित वायु आवश्यक	लागू नहीं
हवा की खपत	लागू नहीं
पावर आवश्यकता	एसी 220 वी 50/60 एचजेड
विद्युत खपत	0.53Kw
अनुमानित वजन (नेट)	185 किग्रा
आयाम ('मिमी)	1950 * 1100 * 1300 मिमी

व्यावहारिक रूप से, बाजार में सरल मशीन की तुलना करें, हम विवरणों पर अधिक ध्यान केंद्रित कर रहे हैं, निम्न तालिका में संकेत दिए गए फायदे:

लक्ष्य पर लेबल लगाना	हमारे डिजाइन
कोई झुर्रियाँ नहीं	उचित लेबल मार्गदर्शक उपकरण, शामिल हैं a) लेबल गाइडिंग और पुलिंग बी) लेबल तनाव बनाए रखने, ग) प्रक्रियाओं को अलग करने वाले लेबल
कोई बुलबुले नहीं	उचित लेबलिंग और उपकरणों को मजबूत करना
सटीक लेबलिंग	एक) उच्च गुणवत्ता और स्थिति समायोज्य लेबल सेंसर का पता लगाने बी) कंटेनर पॉज़िटॉन समायोजन डिवाइस c) लेबलिंग सिंक्रोनाइज़ेशन कंट्रोल
लचीला संचालन	a) पेडल कंट्रोल / ऑटोमैटिक डिटेक्टिंग बी) एकल या डबल लेबल c) कोड प्रिंटिंग को एकीकृत किया जा सकता है d) PLC द्वारा लचीली प्रोग्रामिंग ई) शॉर्ट सर्किट, अधिभार आदि जैसे आवश्यक सुरक्षा

प्रलेखन

ऑर्डर्स में आपको हमारे उत्पादों को आसानी से समझने में सक्षम करने के लिए, निम्नलिखित दस्तावेज़ उपलब्ध हैं, लेकिन सीमित नहीं हैं, खरीद के चरण पर प्रदान किए जाने के लिए

नहीं	दस्तावेज़	कोड	विवरण
1	उत्पाद चयन गाइड	एसजी	चयन गाइड की प्रतिक्रिया पर ग्राहकों के लिए उपयुक्त उत्पादों का चयन या उन्हें अनुकूलित करने के लिए, जिसमें परियोजना पृष्ठभूमि, पैरामीटर और अन्य क्लाइंट की आवश्यकता शामिल है
2	उत्पाद प्रोफ़ाइल	पीपी	ग्राहकों को उत्पादों के अवलोकन को समझने में सक्षम करने के लिए, मूलभूत सुविधाओं, अनुप्रयोग, निर्माण, विशिष्ट उत्पादों, स्वीकृतियों और वैकल्पिक सुविधाओं के अनुभाग शामिल हैं।
3	स्थापना निर्देश	में	उपकरण की स्थापना के चरण की व्याख्या करने के लिए, और कमीशन निर्देश भी शामिल करें
4	उपयोगकर्ता पुस्तिका	यूएम	ऑपरेशन और रखरखाव और परेशानी शूटिंग की सामग्री को कवर करने के लिए

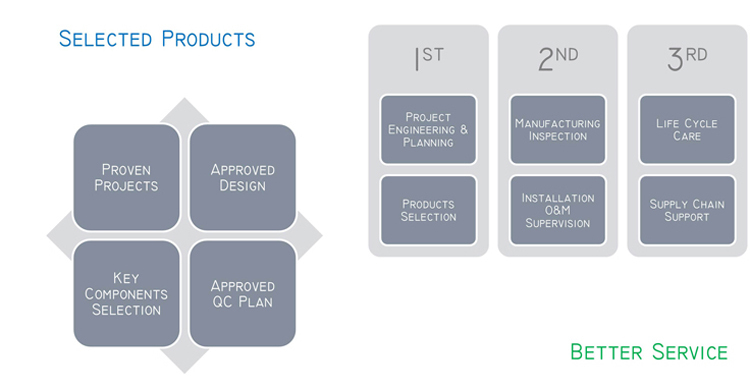

हमारी सेवाएं

अनुकूलन

अनुकूलन दर्शन

प्रदर्शन करने वाला उत्पाद आपकी आवश्यकताओं को पूरी तरह से पूरा नहीं कर सकता है, हमारा दर्शन आपकी वास्तविक आवश्यकता को अनुकूलित करना है, निष्क्रिय क्षमता और कार्य को कम करना है। आपको प्रदर्शन और संतुलित उत्पादों की आपूर्ति करने के लिए। अनुकूलन के दौरान कारकों को ध्यान में रखा जाएगा:

• पारदर्शी लेबलिंग डिटेक्शन सेंसर

• कोड बार ऑनलाइन मुद्रण

चयन गाइड

चयन मार्गदर्शिकाएँ प्रचलन के लिए उपलब्ध हैं, उत्पादों के चयन और अनुकूलन समर्थन प्राप्त करने के लिए हमसे संपर्क करें।

बयान

• इस प्रोफ़ाइल में प्रदर्शित चित्र श्रेणी के उत्पादों का प्रतिनिधित्व करते हैं, और नवीनतम या अनुकूलित डिज़ाइन के अधीन हैं
• भारी संख्या में प्रलेखन अद्यतन होने के कारण, इस प्रोफ़ाइल में इंगित डेटा को समय पर अद्यतन नहीं किया जा सकता है, कृपया नवीनतम संस्करण के लिए हमारी ग्राहक सेवा से संपर्क करें।
• इस प्रोफ़ाइल में विशेषताएं या फ़ंक्शन उद्धरण के अतिरिक्त विवरण के अधीन दिखाई देते हैं
